电缆绝缘粘附力拔脱力夹具

该试验满足GB/T 14049-2008标准

本试验方法适用于架空绝缘电缆绝缘层与导体之间粘附力的测定。

B.2试验设备

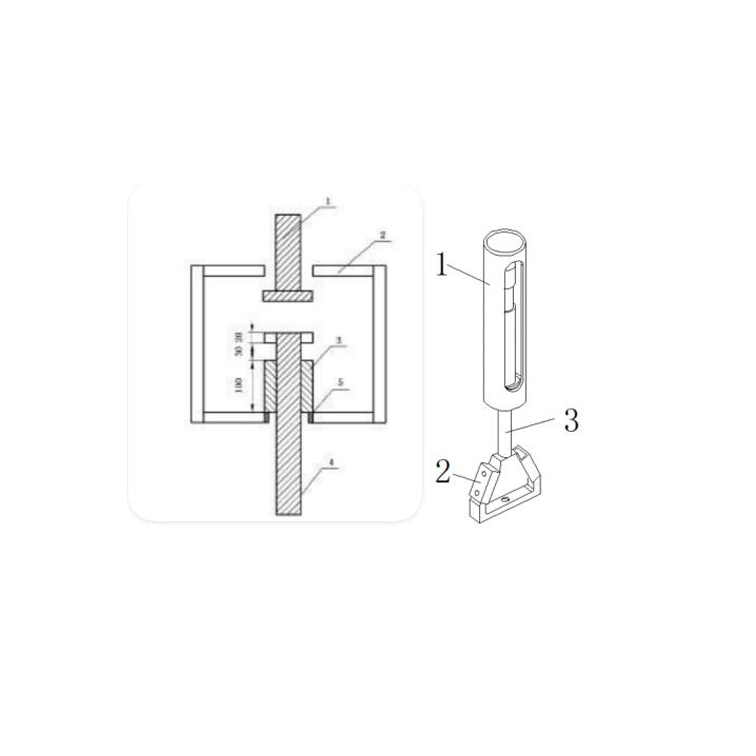

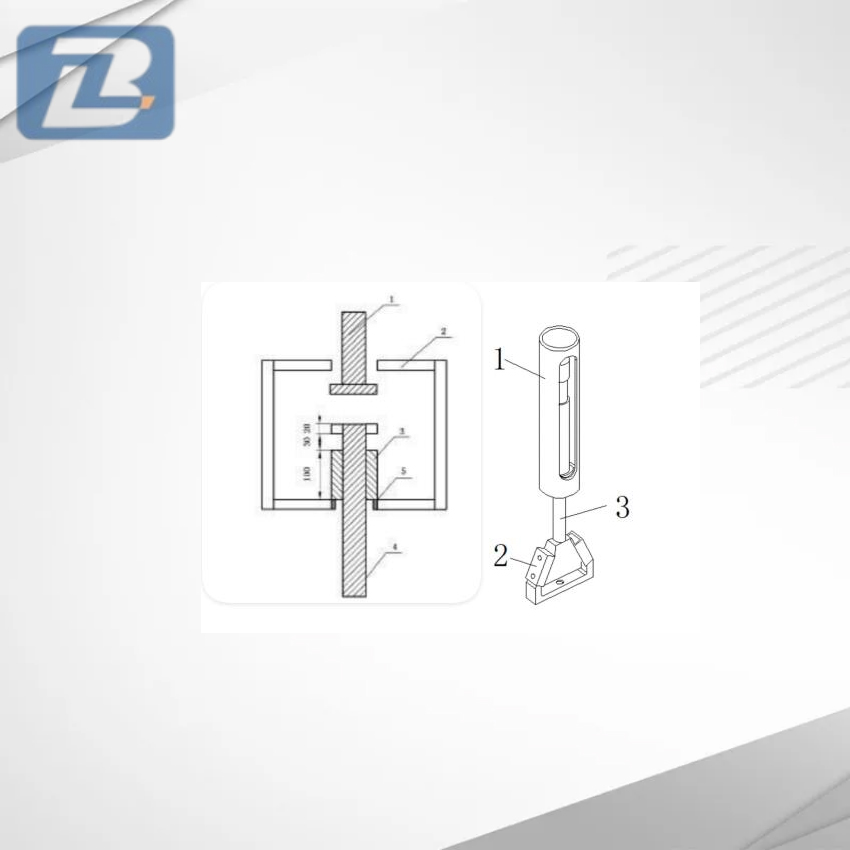

B.2.1 (0~1 000)N拉力试验机一台。 B.2.2夹具。如图B.1所示。

B.3试验准备

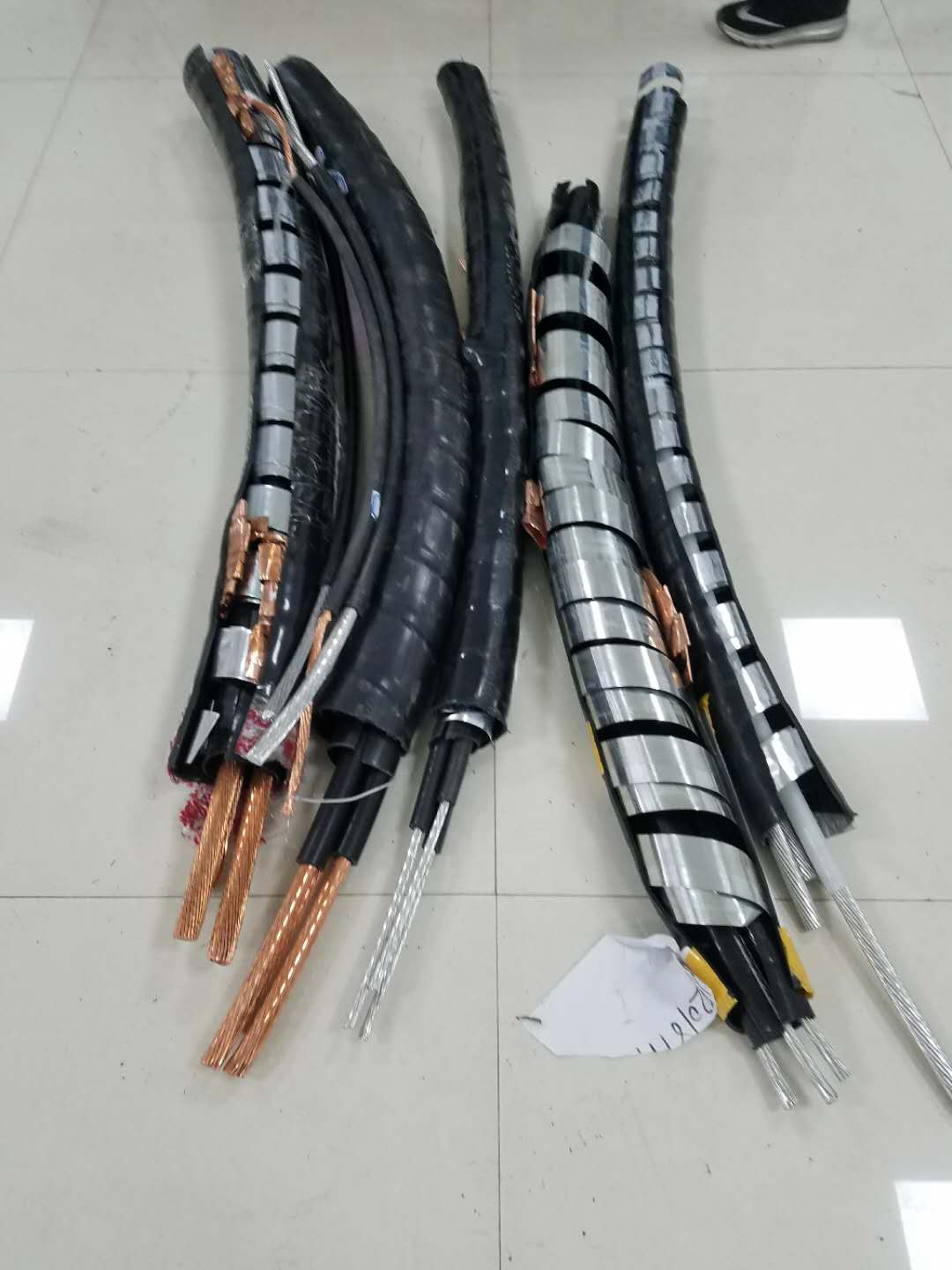

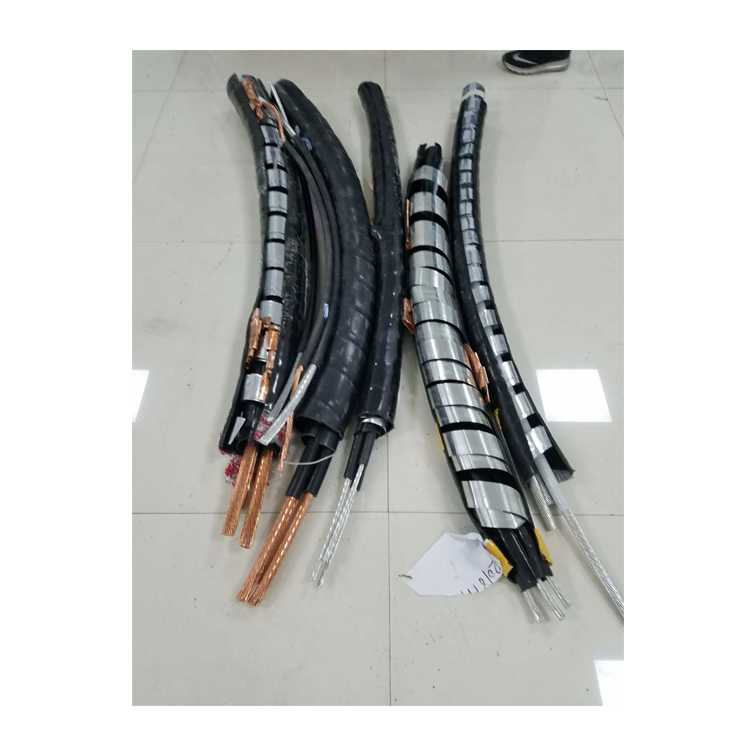

B.3.1从被测电缆上选取长度不小于250mm的试样3只,并按图B.1所示尺寸进行处理,处理时应保证被测部分绝缘层完整无损。

B.3.2处理好的试样应在室温状态下放置4h后,方可进行测试。

B.4试验步骤

B.4.1试验在室温(25士5)C进行。

B.4.2将试样放在图B.1所示夹具内,起动拉力机在(2±1)cm/min速度下拉伸。 B.4.3记录下每只试样的绝缘层与导体产生滑移时的拉力T。
