重新定义安规分析仪

所有用电器都有漏电的可能，造成人身安全或火灾隐患。为有效预防，各标准法规详细规定了用电器出厂前进行安规测试的要求。安规测试通常分为电气强度（耐压）、绝缘电阻、接地电阻和泄漏电流四种方式。安规分析仪可以按照标准规定的方法测出数据，对照标准规定的限值，判断被测物是否满足出厂条件，保证产品质量以减少安全隐患。艾测公司研制的安全性能综合分析仪可以通过一次接线，快速、准确、合规得进行所有安规项目测试，还具备功率和低压启动等其他项目，大幅提升工厂的生产效率。安规单表对应安规单项测试，供测试项目少、测试节拍慢的用户选用。

执行标准：

产品类型	分项	执行标准
家庭用品	IT设备	IEC60950/GB4943
	视听设备	IEC60065/GB8898
	家用电器	IEC60335/GB4706
设备仪器	测试设备	UL61010-1/GB4793
设备仪器	医疗设备	UL60601=1/GB9706
变压器	视听设备的变压器和马达变压器	UL1411
	多级变压器	UL1585
	电源供应器和电源变压器	IEC61558-1/GB19212
电源	Class2-3电源	UL1310
电源	Ups电源	UL1778/GBT7260

安规性能综合分析仪详细配置表

系列	台式				柜式
系列	中端		高端		中端			高端
功能型号	AC1640	AC1646	AC1840	AC1846	AC1651B	AC1651F	AC1651T	AC1851B	AC1851F	AC1851T
触控屏	7′	7′	7′	7′	10.4′	10.4′	10.4′	10.4′	10.4′	10.4′
安规精度	1%	1%	1%	1%	1%	1%	1%	1%	1%	1%
电参精度	0.2%	0.2%	0.2%	0.2%	0.2%	0.2%	0.2%	0.2%	0.2%	0.2%
交流耐压	●	●	●	●	●	●	●	●	●	●
耐压容量	500VA	500VA	500VA	500VA	500VA	500VA	500VA	500VA	500VA	500VA
直流耐压	●	●	●	●	●	●	●	●	●	●
电弧侦测	●	●	●	●	●	●	●	●	●	●
绝缘电阻	●	●	●	●	●	●	●	●	●	●
接地电阻	●	●	●	●	●	●	●	●	●	●
动态泄漏	●	●	●	●	●	●	●	●	●	●
静态泄漏	●	●	●	●	●	●	●	●	●	●
人体网络	6种	6种	6种	6种	6种	6种	6种	6种	6种	6种
功率测试	●	●	●	●	●	●	●	●	●	●
低压启动	●	●	●	●	●	●	●	●	●	●
并行测试	○	○	●	●	○	○	○	●	●	●
本地存储	○	○	●	●	○	○	○	●	●	●
Wifi功能	○	○	●	●	○	○	○	●	●	●
条码扫描	○	○	●	●	○	○	○	●	●	●
USB和网口	○	○	○	○	○	○	○	●	●	●
隔离变压器	○	○	○	○	6KVA	○	20KVA	6KVA	○	20KVA
内置电源	○	0.5KVA	○	0.5KVA	○	3/6KVA	○	○	3/6KVA	○
外置电源	选配	○	选配	○	选配	选配	选配	选配	选配	选配
点检工装	○	○	○	○	○	○	○	选配	选配	选配
故障自检	●	●	●	●	●	●	●	●	●	●
模块化设计	●	●	●	●	●	●	●	●	●	●
尺寸mm	132×284×470				1330×530×530
重量Kg	18	20	18	20	约120K

产品简介

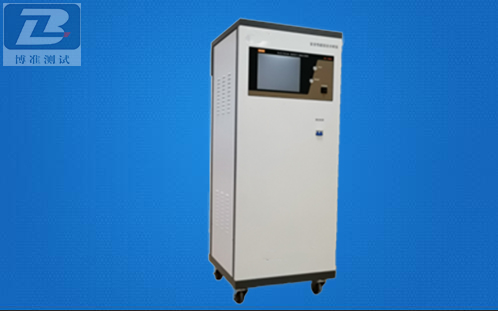

对应被测产品的用电类型，柜式安全性能综合分析仪分为单相或三相两种；根据测试电源的供电方式，又分为内置变频电源和内置隔离变压器两种；再根据被测产品的功率，安规分析仪分为不同的容量等级。内置变频电源的安规分析仪可以根据设定，直接输出模拟各国电网的电源；对于大容量和三相被测物，综合分析仪和外置变频电源组成测试系统，也能达到同样效果。内置隔离变压器的安规分析仪满足电压变比要求（低压启动0.85倍、功率1倍、动态泄漏1.06或1.11倍），各测试项目可提供对应变比的测试电压；在市电电压不稳，或生产不同电压（110V）的出口型产品时，需要由稳压或变频电源提供对应的电源输入。产品优势：

1. 触控大屏：

a) 10.4寸触控大屏，显示直观，操控简单；

b) 大字体显示实时测量值，一目了然。

2. 功能齐全：

八合一：接地电阻、绝缘电阻、交/直流耐压、动/静态泄漏电流、功率、低压启动和电弧侦测，功能一应俱全；

3. 更合规：

a) 耐压容量500VA（5KV/100mA，短时间200mA峰值）；

b) 泄漏电流采用1MHz带宽真有效值测试；

c) 内置6种常用人体网络电路（MD卡），一键选用；

d) 具备直流耐压和电弧侦测功能。

4. 高精度：

安规项目测试精度1%，功率类测试精度0.2%；

5. 宽量程：

a) 绝缘电阻测试电压3000V（6000V），测试范围达999GΩ；

b) 极小的击穿电流和泄漏电流（1μA）准确测量；

c) 小功率（1W）准确测量。

6. 速度快：

a) 采用先进器件，切换速度小于0.1S，寿命长，可靠性高；

b) 安规单项测试时间可达0.5S；

c) 具有并行测试功能（接地+耐压）；

7. 实用功能：

a) 内置自动点检工装：一键点检，变定性判断为定量判定；（选配）

b) 多档功率自动匹配测试功能，适用于灯具、风扇等多档功率产品的测试；

c) 双键模式，快捷切换测试组；

d) 自动启动模式，节省脚踏（按键）动作，提升效率。

8. 信息化：

a) 海量测试数据本机存储，本机查询导出；

b) 具有USB、WiFi、RS232/485、LAN等丰富的通讯接口；

c) 远程升级和远程诊断功能；

d) 本机可直接对接MES系统，连接条码扫描仪，根据条码自动选择测试组和查询测试结果。

9. 更安全

a) 具备地线检测、漏电、过流等全面的保护功能；

b) 残余电力快速释放功能，确保测试人员安全。

10. 易操作使用

a) 10.4寸彩色触控屏，索引式操作界面，使用便捷，显示直观；

b) 内置丰富的帮助信息，方便操作员培训上岗；

c) 管理员和测试员两种模式，管理员预置参数权限，测试员仅使用权限，不能更改；

d) 仪表附件采用纠错式接插件，免去复杂的安装调试环节；

e) 可选内置自动点检工装，一键点检。

11. 易维护

a) 功能电路模块化设计，免工具拆装，排故简单快捷，解决售后难题
